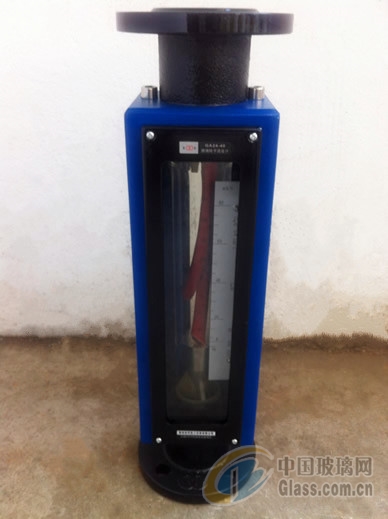

產品型號：FA24   概 述     FA24型玻璃轉子流量計是采用國際先進工藝和設備制造的產品，質量性能達到國際現有先進水平，精度等級高，采用獨特的設計，法蘭接頭可以旋轉以調節四只安裝孔，在不把流量計撤出管道的情況下，可方便的更換錐管 和浮子?？杉友b標尺板。 外形及安裝尺寸 通 徑 窗口尺寸（a×b） C B A E 重量 DN15 37×302 500 Φ65 Φ95 4-Φ14 6 DN25 52×294 500 Φ85 Φ115 4-Φ14 10 DN40 64×278 500 Φ110 Φ145 4-Φ14 13 DN50 94×266 500 Φ125 Φ160 4-Φ18 18 DN80 132×302 500 Φ150 Φ185 4-Φ18 32 注：法蘭標準GB/T9119-2000DN(15～50), PN1.0MPa DN80 PN0.6MPa 型號規格與技術參數 通 徑 型 號 測量范圍 壓損(Pa) 較大壓力(MPa) 較高溫度(℃) 準確度等級 水(20℃)L/h 空 氣(20℃ 101325Pa)m3/h DN15 FA24-15FA24-15F 10～10016～16025～25040～40063～630 0.12～1.20.2～20.3～30.5～50.8～81.2～122～20 1100120003000 1.0 120 2.5 DN25 FA24-25FA24-25F 63～630100～1000160～1600250～2500 2～203～305～506～60 2800400050006000 1.0 DN40 FA24-40FA24-40F 250～2500400～4000 5～508～8012～120 340040005000 0.9 DN50 FA24-50FA24-50F 630～6300(1～10)m3/h 12～12020～20030～300 480065008500 0.7 DN80 FA24-80FA24-80F (1.6～16)m3/h(2.5～25)m3/h(8～40)m3/h   800090009600 0.5 注：1、進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。2、需準確度等級1.5級，請在訂單上注明。3．耐腐型四氟浮子較大流量比普通型低一流量等級。 全不銹鋼型FA24-()B/BF FA24-()Bo/BoF     法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304(1Cr18Ni9Ti)，型號為FA24-()B。接液材質如需選用316，則型號為FA24-()B0，需定做。如需不銹鋼內襯PTFE，則型號為FA24-()BF(316為B0F)，需定做。 零 部 件 型 號 浮 子 基 座 止 檔 密封圈及墊片 導 桿 FA24 - 15、25 、40 、50、80 1Cr18Ni9Ti不銹鋼 鑄 鐵 氟塑料 耐高溫橡膠 1Cr18Ni9Ti不銹鋼 FA24 - 15F、2 5 F 、40F、50F、80F 外包氟塑料 鑄鐵內襯 氟塑料* 氟塑料 氟橡膠   注：如介質是有機溶劑，訂貨時請注明。
